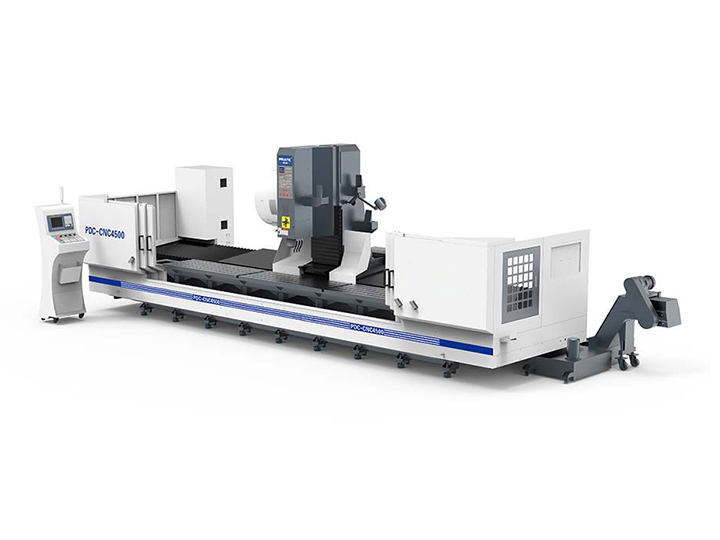

數控機床CNC輕中型復合立式型材加工中心PDC
產品特點
1. 該機器是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC型材復合加工中心；
2. 使用專用CNC數控系統；
3. 適用于加工各種長度的鋼、鋁、銅金屬與非金屬；
4. 采用后防護鈑金模式，防止屑亂飛；
5. 配有自動排屑機，方便清理；
6. 采用BT40主軸錐孔，增加了機器剛性，加工效率、精度、強度高；
7. 可根據客戶要求定制不同規格的機型。
產品參數
1. 該機器是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC型材復合加工中心；
2. 使用專用CNC數控系統；
3. 適用于加工各種長度的鋼、鋁、銅金屬與非金屬；
4. 采用后防護鈑金模式，防止屑亂飛；
5. 配有自動排屑機，方便清理；
6. 采用BT40主軸錐孔，增加了機器剛性，加工效率、精度、強度高；
7. 可根據客戶要求定制不同規格的機型。
產品參數
| 參數表 - PDC | ||
| 行程 | 單位 | 參數 |
| X 軸 | mm | 2500-6500（可定制其他長度） |
| Y 軸 | mm | 550 |
| Z 軸 | mm | 500 |
| 主軸 | ||
| 主軸轉速 | rpm | 10000/12000（24000電主軸） |
| 主軸錐孔 | / | BT40 φ120 mm(外徑) |
| 刀庫 | ||
| 刀庫形式 | / | 圓盤式 |
| 刀庫容量 | pcs | 24 |
| 相鄰換刀時間 | sec | 2 |
| 移動速度 | ||
| X軸移動 | m/min | 60 |
| Y軸移動 | m/min | 28/40 |
| Z軸移動 | m/min | 28/40 |
| X/Y/Z進給速度 | mm/min | 15000 |
| 馬達功率 | FANUC/SIEMENS | |
| 主軸驅動馬達 | kw | 7.5/11 |
| X驅動馬達 | kw | 3.0/3.1 |
| Y驅動馬達 | kw | 1.8/3.1 |
| Z驅動馬達 | kw | 3.0/3.1 |
| 潤滑冷卻系統 | ||
| 潤滑系統 | 自動潤滑 | |
| 冷卻系統 | 噴水冷卻 | |
| 精確度 | ||
| X軸定位精度 | mm | 0.05（光柵0.01mm） |
| Y/Z軸定位精度 | mm | 0.02 |
| 重復定位精度 | mm | 0.01 |
| 機械規格 | ||
| 氣壓需求 | kg/cm² | 6 |
| 操作系統 | / | SIEMENS/FANUC |
| 高度 | mm | 2600 |
| 占地面積 | mm | 5500-9300x2750 |
| 重量 | kg | 10000-14000 |
